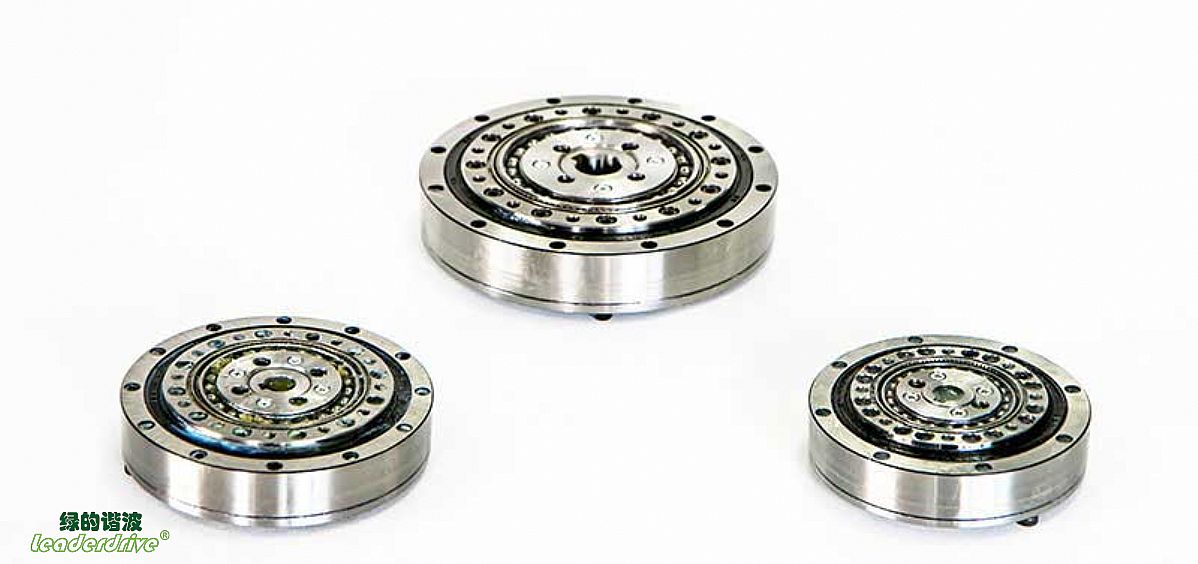

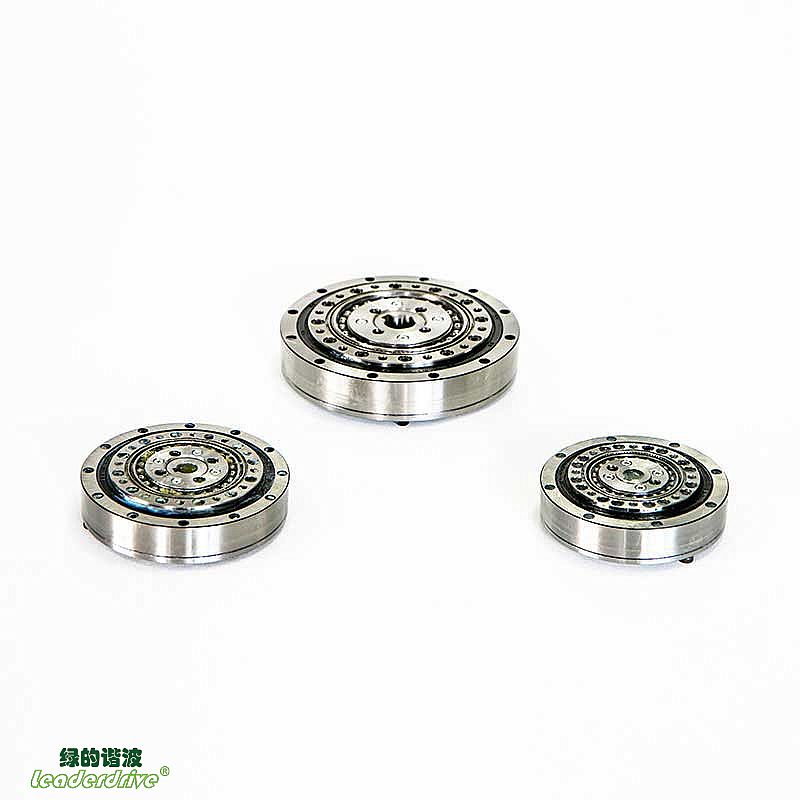

La flexspline del reductor armónico de eje hueco ultraplano LHD tiene una forma de brida hueca ultrafina. El diseño de todo el conjunto de componentes se ha desarrollado para alcanzar los límites de la planicidad manteniendo la eficacia de la reducción de la velocidad armónica. El LHD es perfecto para su uso en espacios reducidos, como las conexiones de líneas eléctricas, y es muy adecuado para su aplicación en cualquier escenario en el que el reductor tenga requisitos de grosor y rodamiento. El eje hueco puede utilizarse para pasar el cableado a través del reductor.
El reductor armónico de eje hueco ultraplano LHD tiene una estructura ultraplana, un perfil delgado y un peso reducido. En funcionamiento, mantiene una alta rigidez, un juego ultrabajo y una capacidad de carga sustancial.
Leaderdrive suministra reductores de onda de tensión a empresas industriales e institutos de investigación de todo el mundo. Si desea saber más sobre nuestros modelos de eje hueco ultraplano, póngase en contacto con nuestro equipo técnico.
El reductor armónico de eje hueco ultraplano LHD puede ser ampliamente utilizado en: robots, robots humanoides, equipos de fabricación de circuitos impresos, máquinas herramienta de metal y otros campos.
Modelos:
La serie de reductores armónicos de eje hueco ultraplano LHD se divide en dos modelos según la diferente forma de conexión del extremo de entrada y la leva del wave generator:
LHD-I: El eje de entrada está directamente emparejado y conectado con el agujero interior del wave generator.
LHD-III: Hay un agujero de eje hueco de gran diámetro en el centro de la leva del wave generator. El reductor está diseñado con un cojinete de apoyo en el interior, y la estructura totalmente sellada es fácil de instalar.
Si quieres saber más sobre nuestros productos, puedes descargar nuestro Manual de Introducción de Producto y Modelo 3D aquí.
Tabla de parámetros de la serie LHD-I
Item
Model No
Reduction Ratio
Rated Torque at 2000r/min
Nm
Allowable Peak Torque at Start and Stop
Nm
Allowable Average Torque
Nm
Allowable Maximun Mementary Torque
Nm
Maximun Input Speed
r/min
Allowable Average Input Speed
r/min
Back Lash
Arc sec
Weight
Kg
Design Life
Hour
14
50 80 100
3.5 5.1 5.1
11.4 15 18
4.6 6.2 7.3
23 29 33
8000
3500
≤20 ≤20 ≤20
0.35
9000 10000 10000
17
50 80 100
10.4 14 15.2
22 29 35
17 21 26
46 54 67
7000
3500
≤20 ≤20 ≤20
0.45
9000 10000 10000
20
50 80 100
16.1 23 27
37 49 54
23 28 32
66 78 90
6000
3500
≤20 ≤20 ≤20
0.55
9000 10000 10000
25
50 80 100 120
26 42 45 45
66 91 105 111
36 62 71 71
121 157 175 187
5500
3500
≤20 ≤20 ≤20 ≤20
0.95
9000 10000 10000 10000
32
50 80 100 120
50 79 91 91
143 202 221 235
71 126 144 144
255 350 399 423
4500
3500
≤20 ≤20 ≤20 ≤20
1.92
9000 10000 10000 10000
40
50 100 160
91 176 196
267 378 430
130 247 300
456 665 727
4000
3000
≤20 ≤20 ≤20
3.15
9000 10000 10000
Tabla de parámetros de la serie LHD-III
Item
Model No
Reduction Ratio
Rated Torque at 2000r/min
Nm
Allowable Peak Torque at Start and Stop
Nm
Allowable Average Torque
Nm
Allowable Maximun Mementary Torque
Nm
Maximun Input Speed
r/min
Allowable Average Input Speed
r/min
Back Lash
Arc sec
Weight
Kg
Design Life
Hour
14
50 80 100
3.5 5.1 5.1
11.4 15 18
4.6 6.2 7.3
23 29 33
8000
3500
≤20 ≤20 ≤20
0.6
9000 10000 10000
17
50 80 100
10.4 14 15.2
22 29 35
17 21 26
46 54 67
7000
3500
≤20 ≤20 ≤20
0.8
9000 10000 10000
20
50 80 100
16.1 23 27
37 49 54
23 28 32
66 78 90
6000
3500
≤20 ≤20 ≤20
1.1
9000 10000 10000
25
50 80 100 120
26 42 45 45
66 91 105 111
36 62 71 71
121 157 175 187
5500
3500
≤20 ≤20 ≤20 ≤20
1.9
9000 10000 10000 10000
32
50 80 100 120
50 79 91 91
143 202 221 235
71 126 144 144
255 350 399 423
4500
3500
≤20 ≤20 ≤20 ≤20
3.5
9000 10000 10000 10000
40*
50 100 160
91 176 196
267 378 430
130 247 300
456 665 727
4000
3000
≤20 ≤20 ≤20
5.6
9000 10000 10000
*Consultar a fábrica
