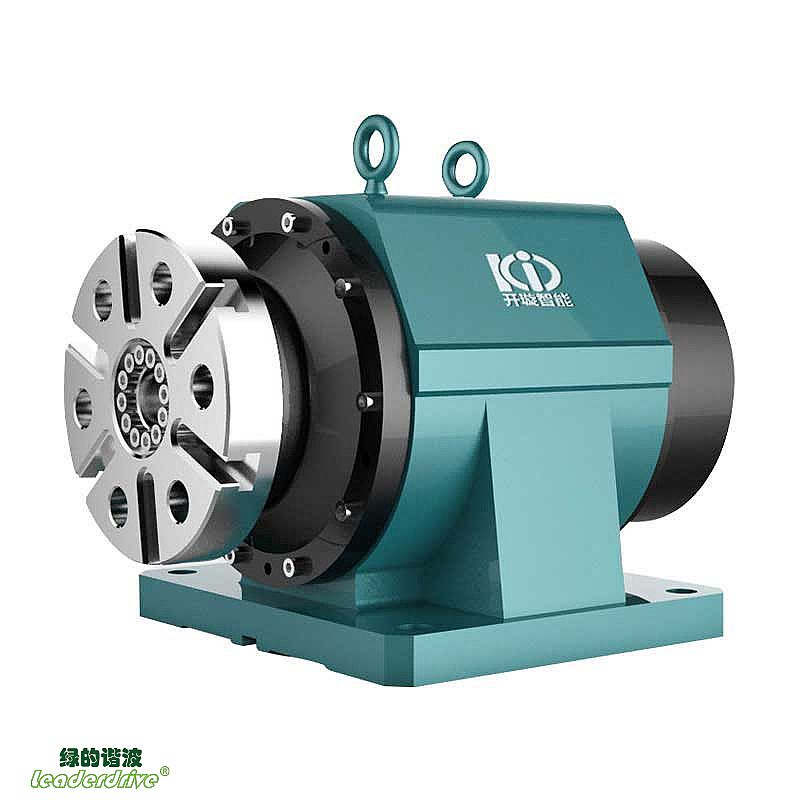

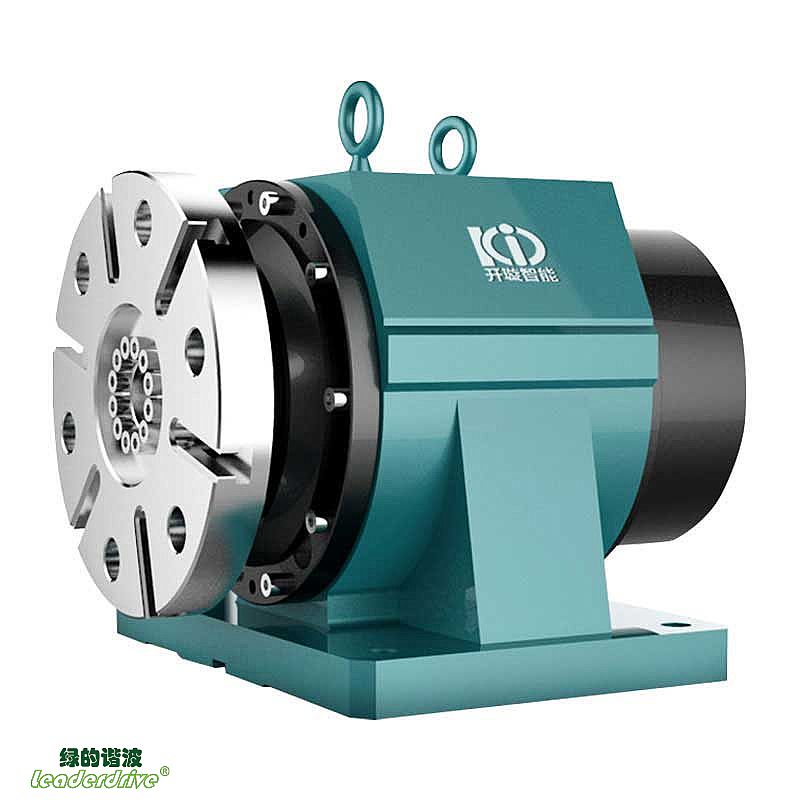

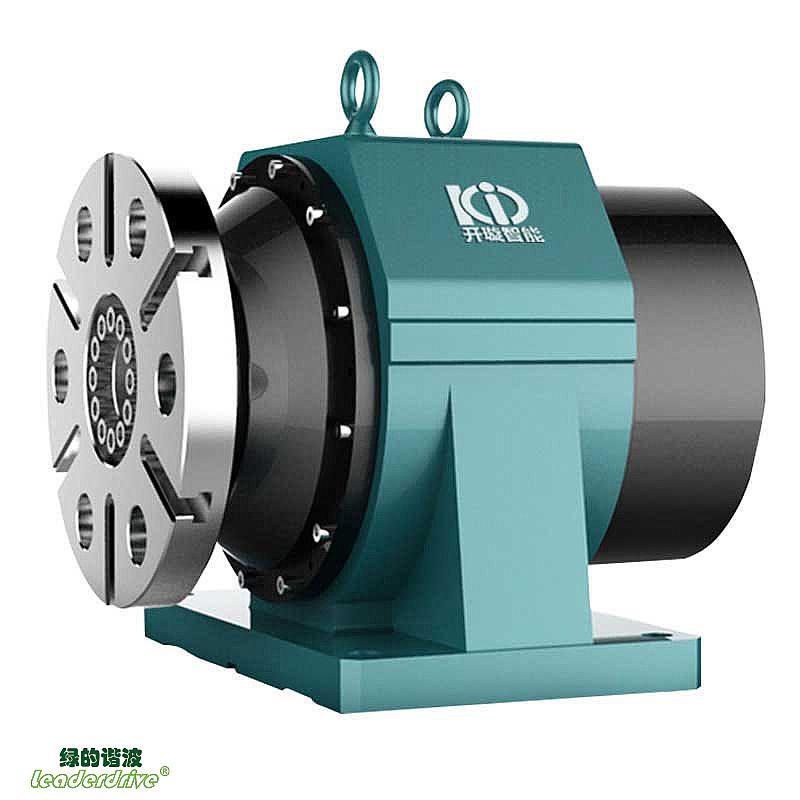

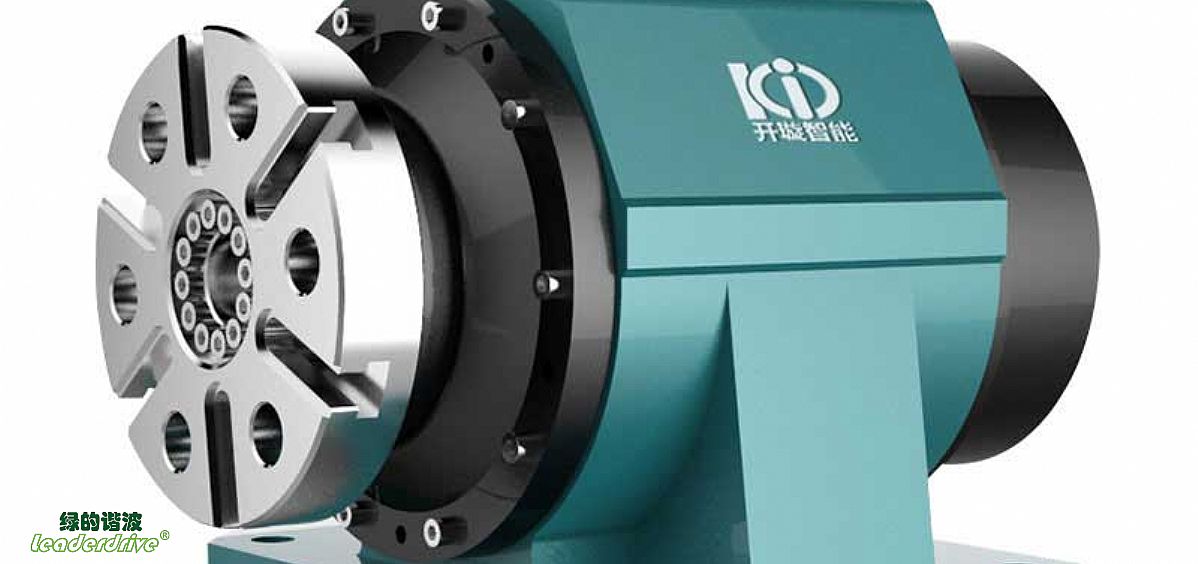

Detalles del producto:
Alta precisión: la precisión de posicionamiento absoluta está dentro de los 10 segundos de arco (0.0028 grados).
Espacio cero: unidad armónica sin espacios.
Par grande: tamaño pequeño, par grande; par de salida de hasta 1470 Nm.
Sin mantenimiento: no se deteriora la precisión y no se requiere mantenimiento regular. La precisión se mantendrá sin cambios después de más de 20,000 horas de uso.
Integración: Altamente integrado, con un reductor de velocidad armónico incorporado de ultra alta precisión y alta rigidez de engranajes de ondas de deformación especiales para máquinas herramienta (Producto de patente internacional PCT), y un motor gigante de alta densidad de potencia y bajo par motor.
Respuesta rápida: excelente respuesta dinámica.
Posicionamiento rápido: sin espacios y alta rigidez; no es necesario frenar cuando se trabaja, lo que reduce significativamente el tiempo de posicionamiento.
Alta eficiencia: la eficiencia es tan alta como del 75% al 80%, lo que ahorra energía.
Si desea saber más sobre nuestros productos, puede descargar nuestro Manual de Introducción de Producto y Modelo 3D aquí.
Order Number
KCR | - | 250 | F | F | C | N |
① | ② | ③ | ④ | ⑤ |
➀ Model
Model | Disk Diameter (mm) | Center Height of Disk (mm) |
KCR-170 | 170 | 135 |
KCR-200 | 200 | 135 |
KCR-250 | 250 | 160 |
KCR-320 | 320 | 210 |
➁ Structure Type
F: 4th Axis Standard Structure
➂ CNC System
F: FANUC
M: Mitsubishi CNC
S: Siemens CNC
➃ Version Number
C: Default Parameters
➄ Additional Conditions
N: Default None
Especificaciones de la mesa giratoria NC de la serie KCR
| Modelo | Unidad | KCR-170 | KCR-250 | KCR-320 |
|---|
| Diámetro del disco | mm | Ф170/Ф200 | Ф250 | Ф320 |
| Diámetro del agujero central del disco | mm | Ф32.5 | Ф38.5 | Ф65.5 |
| Diámetro del agujero interior del manguito del husillo | mm | Ф32H7 | Ф38H7 | Ф65H7 |
| Altura del centro | mm | 135 | 160 | 210 |
| Ancho de la ranura en T | mm | 12H7 | 12H7 | 14H7 |
| Ancho de la llave de la guía inferior | mm | 14h6 | 18h6 | 18h6 |
| Método de transferencia | / | Reductores armónicos | Reductores armónicos | Reductores armónicos |
| Eficiencia de transmisión | / | 75%~80% | 75%~80% | 75%~80% |
| Método de enfriamiento | -- | Enfriamiento natural | Enfriamiento natural | Enfriamiento natural |
| Ajuste de ángulo mínimo | deg. | 0.001 | 0.001 | 0.001 |
| Precisión de la segmentación | sec. | 10 | 10 | 10 |
| Repetibilidad | sec. | 4 | 4 | 4 |
| Método de bloqueo de apagado | / | Freno de falla de energía electromagnética | Freno de falla de energía electromagnética | Freno de falla de energía electromagnética |
| Par de bloqueo de apagado | N·m | 350 | 650 | 1300 |
| Relación de reducción | / | 1:121 | 1:121 | 1:121 |
| Velocidad máxima de la mesa de trabajo | RPM | 50 | 50 | 50 |
| Capacidad de inercia de carga permitida | kg·m2 | 48 | 98 | 362 |
| Peso máximo permitido de la pieza de trabajo (dinámico) | Viga voladiza
Uso Contrapunto | kg
kg | 145
290 | 200
400 | 380
760 |
| Carga externa máxima permitida (cuando está habilitada) | Momento radial vertical
Momento tangencial | N·m
N·m | 920
267 | 3060
557 | 6250
1470 |
| Par de corte admisible | N·m | 250 | 500 | 1200 |
| Peso del plato giratorio | kg | 52 | 83 | 160 |
