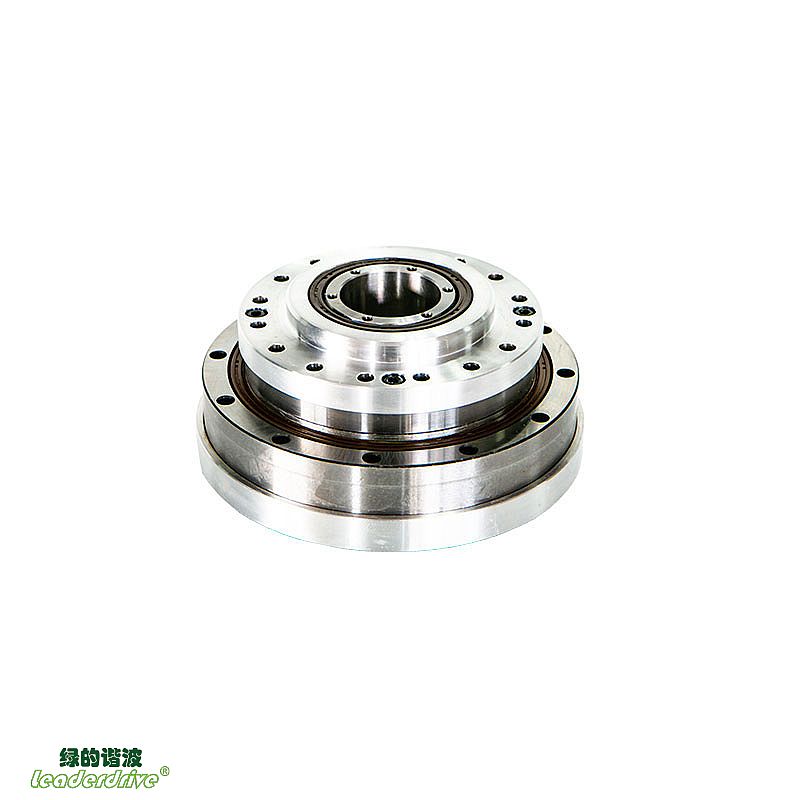

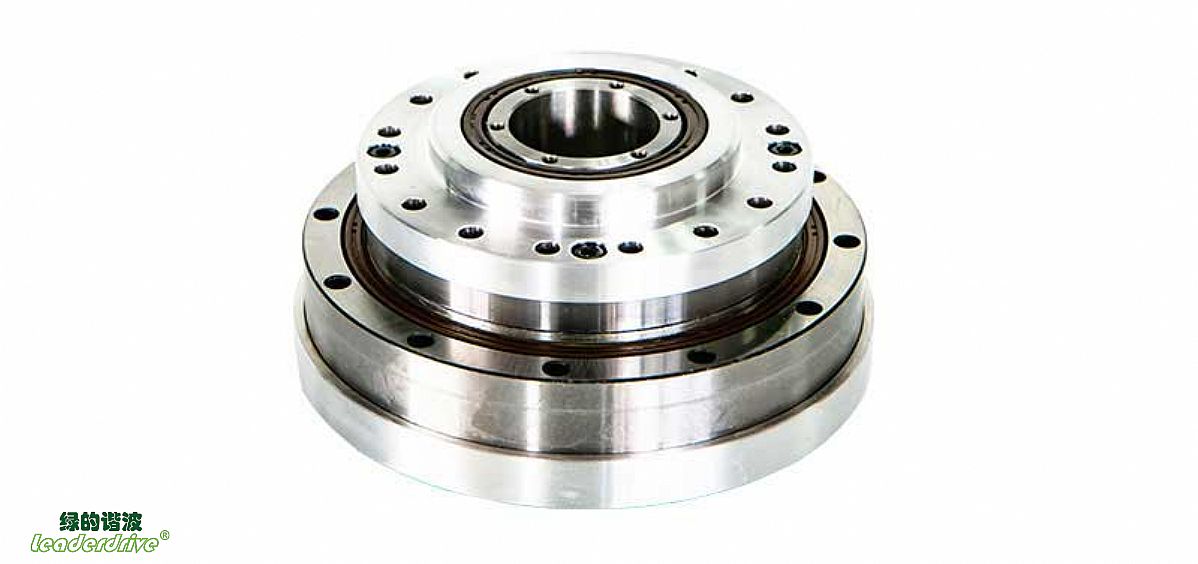

Reductor armónico de eje hueco estándar LHS

Aplicaciones:

El reductor armónico de eje hueco estándar LHS puede ser ampliamente utilizado en robots, robots humanoides, maquinaria de procesamiento de metales, equipos de fabricación de semiconductores, equipos láser, equipos de fabricación de circuitos impresos, equipos de prueba de medición y análisis, equipos médicos, telescopios, equipos de pruebas ópticas, máquinas herramienta de metal, equipos fotovoltaicos, equipos de embalaje, aeroespacial y otros campos.

Modelos:

La serie de reductores armónicos de eje hueco estándar LHS se divide en seis modelos según la forma de conexión del extremo de entrada y la leva del wave generator y otros aspectos:

Modelo LHS-I: El eje de entrada coincide directamente con el orificio interior del wave generator y se conecta mediante una chaveta plana. Se puede utilizar para conectar la entrada del spline circular y la salida del extremo flexspline y viceversa.

Serie LHS-II: El eje de entrada está conectado al agujero interior del wave generator a través de un acoplamiento deslizante transversal. Se puede utilizar para conectar la entrada de spline circular y la salida final de flexspline y viceversa.

Serie LHS-III: Hay un orificio de eje hueco de gran diámetro en el centro de la leva del wave generator, y se ha diseñado un cojinete de apoyo dentro del reductor armónico. Es muy adecuado para el roscado. La estructura totalmente sellada es fácil de instalar.

Modelo LHS-III-ST: Basado en el reductor armónico LHS-III, la estructura original totalmente cerrada se simplifica a una estructura semicerrada, lo que permite a los usuarios tener una mayor libertad de diseño.

Modelo LHS-CL-III: Es una versión ligera del LHS-III. A través de la optimización de la estructura y los materiales, los parámetros de rendimiento originales permanecen inalterados. El peso del propio reductor de armónicos se reduce para soportar velocidades más rápidas y cargas mayores tras su uso en robots industriales.

Modelo LHS-IV: La leva del wave generator viene con un eje de entrada, y el reductor armónico está diseñado con un cojinete de soporte en su interior y una estructura totalmente sellada. Es muy adecuado para las ocasiones en las que es necesario instalar engranajes cónicos o transmisiones por correa dentada en el extremo de entrada.

Si quieres saber más sobre nuestros productos, puedes descargar nuestro Manual de Introducción de Producto y Modelo 3D aquí.

Tabla de parámetros de la serie LHS-I

Artículo Modelo No	Relación de reducción	Torque nominal a 2000r/min Nm	Torque máximo admisible en el arranque y la parada Nm	Torque medio admisible Nm	Torque Máximo Permitido Mementario Nm	Velocidad máxima de entrada r/min	Velocidad media de entrada permitida r/min	Retroceso Arc sec	Arco de seguridad Kg	Vida útil Hour
14	30 50 80 100	3.8 5.1 7.4 7.4	8.6 17 22 27	7.8 6.6 10.5 10.5	16 33 45 51	8000	3500	≤20 ≤20 ≤10 ≤10	0.38	10000 10000 15000 15000
17	30 50 80 100 120	8.4 15.2 21 23 23	15.2 32 41 51 51	11.5 25 26 37 37	29 66 83 104 82	7000	3500	≤20 ≤20 ≤10 ≤10 ≤10	0.56	10000 10000 15000 15000 15000
20	30 50 80 100 120 160	14 24 32 38 38 38	26 53 70 78 83 87	19 32 45 47 47 47	48 93 121 140 140 140	6000	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	0.76	10000 10000 15000 15000 15000 15000
25	30 50 80 100 120 160	26 37 60 64 64 64	48 93 130 149 159 167	36 52 83 103 103 103	90 177 242 270 289 298	5500	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	1.24	10000 10000 15000 15000 15000 15000
32	30 50 80 100 120 160	51 72 112 130 130 130	95 205 289 316 335 353	71 103 159 205 205 205	190 363 540 615 652 652	4500	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	2.6	10000 10000 15000 15000 15000 15000
40	50 80 100 120 160	130 196 252 279 279	382 493 540 586 615	186 270 353 428 428	652 931 1026 1121 1121	4000	3000	≤20 ≤10 ≤10 ≤10 ≤10	5.0	10000 15000 15000 15000 15000
50*	50 80 100 120 160	233 353 446 502 502	679 894 931 1026 1121	333 493 633 772 801	1358 1767 1957 1957 2328	3000	2500	≤20 ≤10 ≤10 ≤10 ≤10	9.5	10000 15000 15000 15000 15000
58*	80 100 120 160	522 661 708 708	1406 1511 1634 1748	732 1007 1131 1150	2328 3021 3164 3259	3000	2200	≤10 ≤10 ≤10 ≤10	13.6	15000 15000 15000 15000

*Consultar a fábrica

Tabla de parámetros de la serie LHS-II

Artículo Modelo No	Relación de reducción	Torque nominal a 2000r/min Nm	Torque máximo admisible en el arranque y la parada Nm	Torque medio admisible Nm	Torque Máximo Permitido Mementario Nm	Velocidad máxima de entrada r/min	Velocidad media de entrada permitida r/min	Retroceso Arc sec	Arco de seguridad Kg	Vida útil Hour
14	30 50 80 100	3.8 5.1 7.4 7.4	8.6 17 22 27	7.8 6.6 10.5 10.5	16 33 45 51	8000	3500	≤20 ≤20 ≤20 ≤20	0.38	10000 10000 15000 15000
17	30 50 80 100 120	8.4 15.2 21 23 23	15.2 32 41 51 51	11.5 25 26 37 37	29 66 83 104 82	7000	3500	≤20 ≤20 ≤20 ≤20 ≤20	0.56	10000 10000 15000 15000 15000
20	30 50 80 100 120 160	14 24 32 38 38 38	26 53 70 78 83 87	19 32 45 47 47 47	48 93 121 140 140 140	6000	3500	≤20 ≤20 ≤20 ≤20 ≤20 ≤20	0.76	10000 10000 15000 15000 15000 15000
25	30 50 80 100 120 160	26 37 60 64 64 64	48 93 130 149 159 167	36 52 83 103 103 103	90 177 242 270 289 298	5500	3500	≤20 ≤20 ≤20 ≤20 ≤20 ≤20	1.24	10000 10000 15000 15000 15000 15000
32	30 50 80 100 120 160	51 72 112 130 130 130	95 205 289 316 335 353	71 103 159 205 205 205	190 363 540 615 652 652	4500	3500	≤20 ≤20 ≤20 ≤20 ≤20 ≤20	2.6	10000 10000 15000 15000 15000 15000
40	50 80 100 120 160	130 196 252 279 279	382 493 540 586 615	186 270 353 428 428	652 931 1026 1121 1121	4000	3000	≤20 ≤20 ≤20 ≤20 ≤20	5.0	10000 15000 15000 15000 15000
50*	50 80 100 120 160	233 353 446 502 502	679 894 931 1026 1121	333 493 633 772 801	1358 1767 1957 1957 2328	3000	2500	≤20 ≤20 ≤20 ≤20 ≤20	9.5	10000 15000 15000 15000 15000
58*	80 100 120 160	522 661 708 708	1406 1511 1634 1748	732 1007 1131 1150	2328 3021 3164 3259	3000	2200	≤10 ≤10 ≤10 ≤10	13.6	15000 15000 15000 15000

*Consultar a fábrica

Tabla de parámetros de la serie LHS-III

Artículo Modelo No	Relación de reducción	Torque nominal a 2000r/min Nm	Torque máximo admisible en el arranque y la parada Nm	Torque medio admisible Nm	Torque Máximo Permitido Mementario Nm	Velocidad máxima de entrada r/min	Velocidad media de entrada permitida r/min	Retroceso Arc sec	Con máxima tensión N	Arco de seguridad Kg	Vida útil Hour
14	30 50 80 100	3.8 5.1 7.4 7.4	8.6 17 22 27	7.8 6.6 10.5 10.5	16 33 45 51	8000	3500	≤20 ≤20 ≤10 ≤10	≤77	0.72	10000 10000 15000 15000
17	30 50 80 100 120	8.4 15.2 21 23 23	15.2 32 41 51 51	11.5 25 26 37 37	29 66 83 104 82	7000	3500	≤20 ≤20 ≤10 ≤10 ≤10	≤92	1.0	10000 10000 15000 15000 15000
20	30 50 80 100 120 160	14 24 32 38 38 38	26 53 70 78 83 87	19 32 45 47 47 47	48 93 121 140 140 140	6000	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	≤136	1.38	10000 10000 15000 15000 15000 15000
25	30 50 80 100 120 160	26 37 60 64 64 64	48 93 130 149 159 167	36 52 83 103 103 103	90 177 242 270 289 298	5500	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	≤147	2.15	10000 10000 15000 15000 15000 15000
32	30 50 80 100 120 160	51 72 112 130 130 130	95 205 289 316 335 353	71 103 159 205 205 205	190 363 540 615 652 652	4500	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	≤154	4.3	10000 10000 15000 15000 15000 15000
40	50 80 100 120 160	130 196 252 279 279	382 493 540 586 615	186 270 353 428 428	652 931 1026 1121 1121	4000	3000	≤20 ≤10 ≤10 ≤10 ≤10	≤294	7.8	10000 15000 15000 15000 15000
50*	50 80 100 120 160	233 353 446 502 502	679 894 931 1026 1121	333 493 633 772 801	1358 1767 1957 1957 2328	3000	2500	≤20 ≤10 ≤10 ≤10 ≤10	≤373	14.5	10000 15000 15000 15000 15000
58*	80 100 120 160	678 860 921 921	1828 1964 2124 2272	951 1309 1470 1494	3026 3927 4113 4236	3000	2200	≤10 ≤10 ≤10 ≤10	≤1300	20.0	15000 15000 15000 15000

*Consultar a fábrica

Tabla de parámetros de la serie LHS-CL-III

Artículo Modelo No	Relación de reducción	Torque nominal a 2000r/min Nm	Torque máximo admisible en el arranque y la parada Nm	Torque medio admisible Nm	Torque Máximo Permitido Mementario Nm	Velocidad máxima de entrada r/min	Velocidad media de entrada permitida r/min	Retroceso Arc sec	Con máxima tensión N	Arco de seguridad Kg	Vida útil Hour
14	30 50 80 100	3.8 5.1 7.4 7.4	8.6 17 22 27	7.8 6.6 10.5 10.5	16 33 45 51	8000	3500	≤20 ≤20 ≤10 ≤10	≤77	0.56	10000 10000 15000 15000
17	30 50 80 100 120	8.4 15.2 21 23 23	15.2 32 41 51 51	11.5 25 26 37 37	29 66 83 104 82	7000	3500	≤20 ≤20 ≤10 ≤10 ≤10	≤92	0.80	10000 10000 15000 15000 15000
20	30 50 80 100 120 160	14 24 32 38 38 38	26 53 70 78 83 87	19 32 45 47 47 47	48 93 121 140 140 140	6000	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	≤136	1.09	10000 10000 15000 15000 15000 15000
25	30 50 80 100 120 160	26 37 60 64 64 64	48 93 130 149 159 167	36 52 83 103 103 103	90 177 242 270 289 298	5500	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	≤147	1.70	10000 10000 15000 15000 15000 15000
32	30 50 80 100 120 160	51 72 112 130 130 130	95 205 289 316 335 353	71 103 159 205 205 205	190 363 540 615 652 652	4500	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	≤154	3.50	10000 10000 15000 15000 15000 15000
40	50 80 100 120 160	130 196 252 279 279	382 493 540 586 615	186 270 353 428 428	652 931 1026 1121 1121	4000	3000	≤20 ≤10 ≤10 ≤10 ≤10	≤294	6.35	10000 15000 15000 15000 15000
50*	50 80 100 120 160	233 353 446 502 502	679 894 931 1026 1121	333 493 633 772 801	1358 1767 1957 1957 2328	3000	2500	≤20 ≤10 ≤10 ≤10 ≤10	≤373	12.0	10000 15000 15000 15000 15000
58*	80 100 120 160	678 860 921 921	1828 1964 2124 2272	951 1309 1470 1494	3026 3927 4113 4236	3000	2200	≤10 ≤10 ≤10 ≤10	≤1300	16.5	15000 15000 15000 15000

*Consultar a fábrica

Tabla de parámetros de la serie LHS-IV

Artículo Modelo No	Relación de reducción	Torque nominal a 2000r/min Nm	Torque máximo admisible en el arranque y la parada Nm	Torque medio admisible Nm	Torque Máximo Permitido Mementario Nm	Velocidad máxima de entrada r/min	Velocidad media de entrada permitida r/min	Retroceso Arc sec	Con máxima tensión N	Arco de seguridad Kg	Vida útil Hour
14	30 50 80 100	3.8 5.1 7.4 7.4	8.6 17 22 27	7.8 6.6 10.5 10.5	16 33 45 51	8000	3500	≤20 ≤20 ≤10 ≤10	≤26	0.65	10000 10000 15000 15000
17	30 50 80 100 120	8.4 15.2 21 23 23	15.2 32 41 51 51	11.5 25 26 37 37	29 66 83 104 82	7000	3500	≤20 ≤20 ≤10 ≤10 ≤10	≤32	0.92	10000 10000 15000 15000 15000
20	30 50 80 100 120 160	14 24 32 38 38 38	26 53 70 78 83 87	19 32 45 47 47 47	48 93 121 140 140 140	6000	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	≤58	1.36	10000 10000 15000 15000 15000 15000
25	30 50 80 100 120 160	26 37 60 64 64 64	48 93 130 149 159 167	36 52 83 103 103 103	90 177 242 270 289 298	5500	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	≤71	2.05	10000 10000 15000 15000 15000 15000
32	30 50 80 100 120 160	51 72 112 130 130 130	95 205 289 316 335 353	71 103 159 205 205 205	190 363 540 615 652 652	4500	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	≤114	4.35	10000 10000 15000 15000 15000 15000
40	50 80 100 120 160	130 196 252 279 279	382 493 540 586 615	186 270 353 428 428	652 931 1026 1121 1121	4000	3000	≤20 ≤10 ≤10 ≤10 ≤10	≤294	6.45	10000 15000 15000 15000 15000
