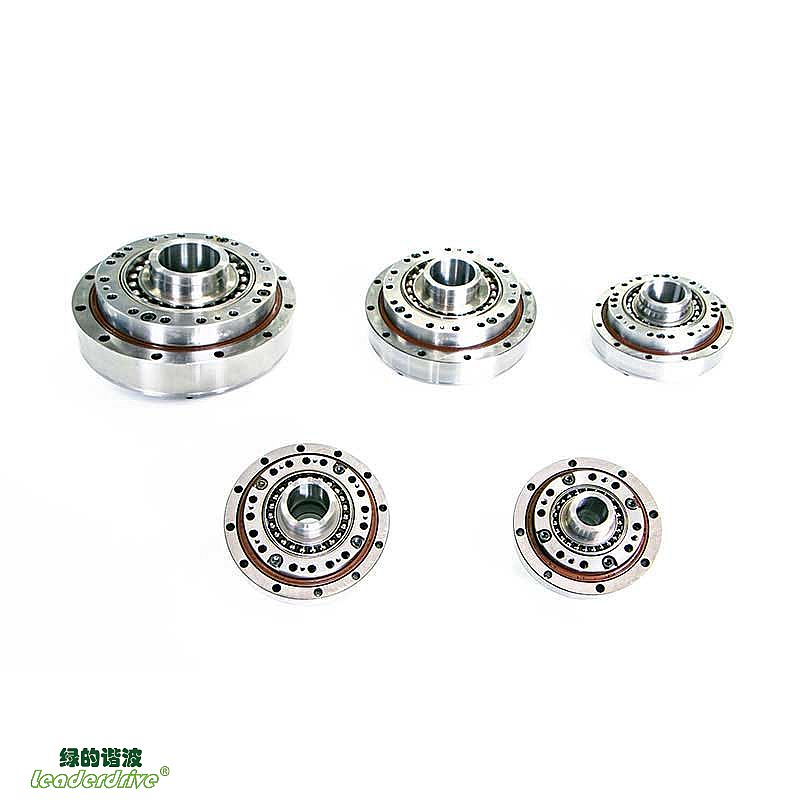

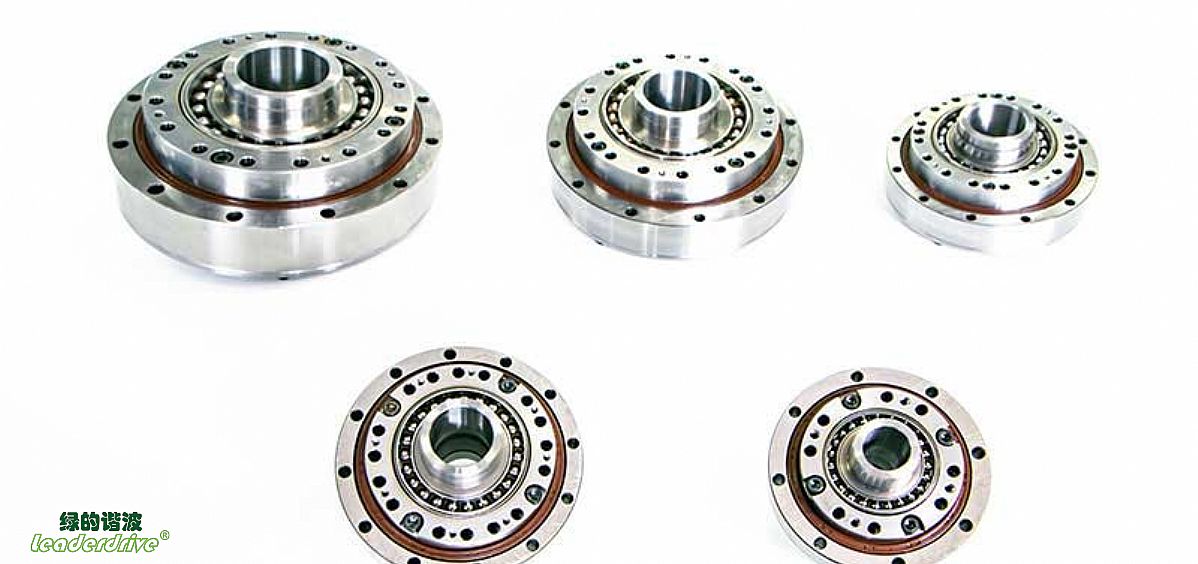

Reductor armónico de eje hueco de alto torque LHSG

Aplicaciones:

El engranaje de onda de tensión flexspline de eje hueco de alto torque LHSG puede ser ampliamente utilizado en: robots, robots humanoides, maquinaria de procesamiento de metales, equipos de fabricación de semiconductores, equipos láser, equipos de fabricación de circuitos impresos, telescopios , máquinas herramienta metálicas, equipos fotovoltaicos y otros campos.

Modelos:

La serie de engranajes de onda de deformación flexspline de eje hueco de alto par de torsión LHSG se divide en seis modelos según la forma de conexión del extremo de entrada y la leva del generador de ondas y otros aspectos:

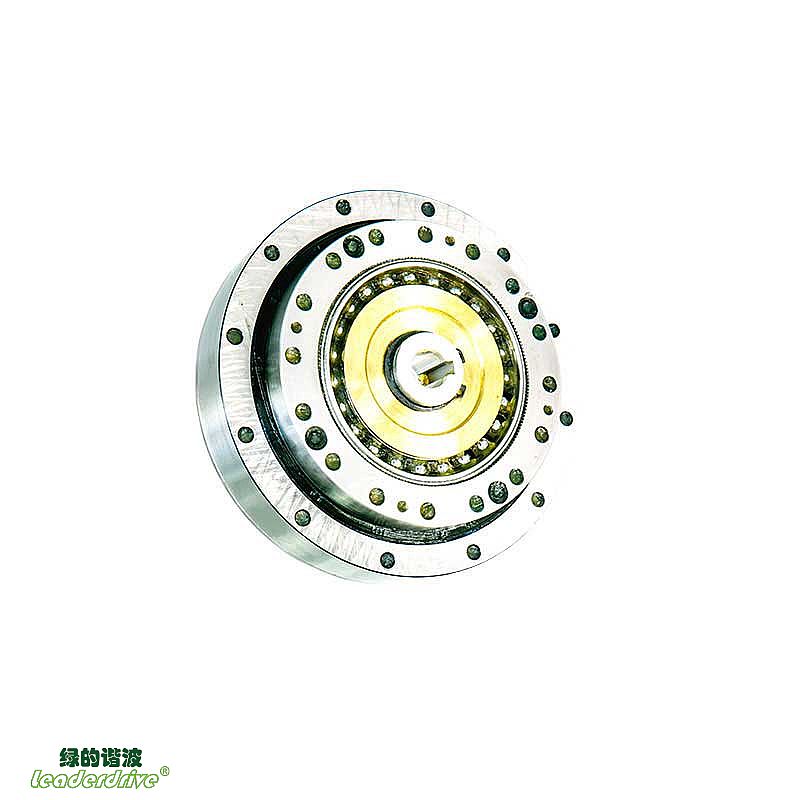

Modelo LHSG-I: El eje de entrada se empareja directamente con el orificio interior del generador de ondas y se conecta mediante una llave plana. Se puede utilizar para conectar la entrada de spline circular y la salida de extremo de flexspline y viceversa.

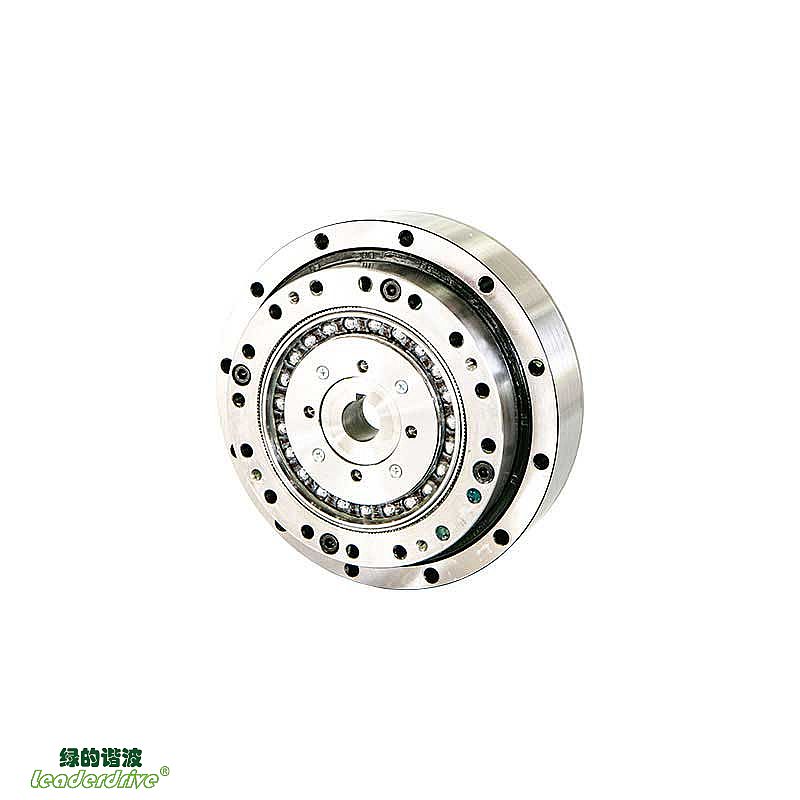

Modelo LHSG-II: El eje de entrada está conectado al orificio interno del generador de ondas a través de un acoplamiento deslizante cruzado. Se puede utilizar para conectar la entrada de spline circular y la salida de extremo de flexspline y viceversa.

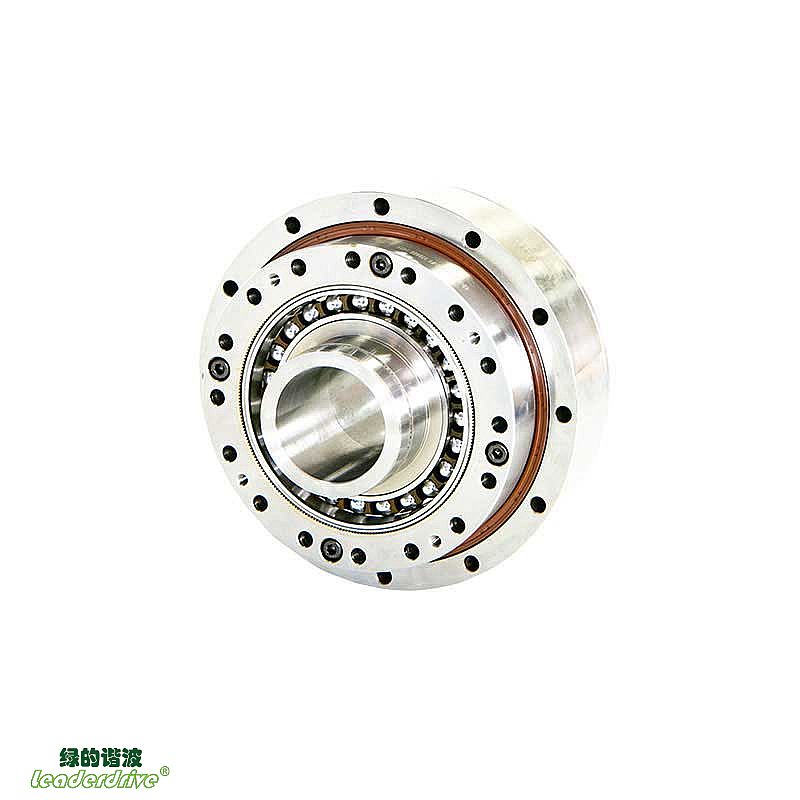

Modelo LHSG-III: hay un orificio de eje hueco de gran diámetro en el medio de la leva del generador de ondas, y Se diseña un cojinete de soporte dentro del engranaje de onda de tensión. Es muy adecuado para enhebrar. La estructura completamente sellada es fácil de instalar.

Modelo LHSG-III-ST: Basado en el engranaje de onda de tensión LHSG-III, la estructura original completamente cerrada se simplifica a una estructura semicerrada, lo que permite a los usuarios tener una mayor libertad de diseño.

Modelo LHSG-CL-III: Es una versión ligera del LHSG-III. Mediante la optimización de la estructura y los materiales, los parámetros de rendimiento originales se mantienen sin cambios. El peso del engranaje de onda de deformación se reduce para soportar velocidades más rápidas y cargas más grandes después de ser utilizado en robots industriales.

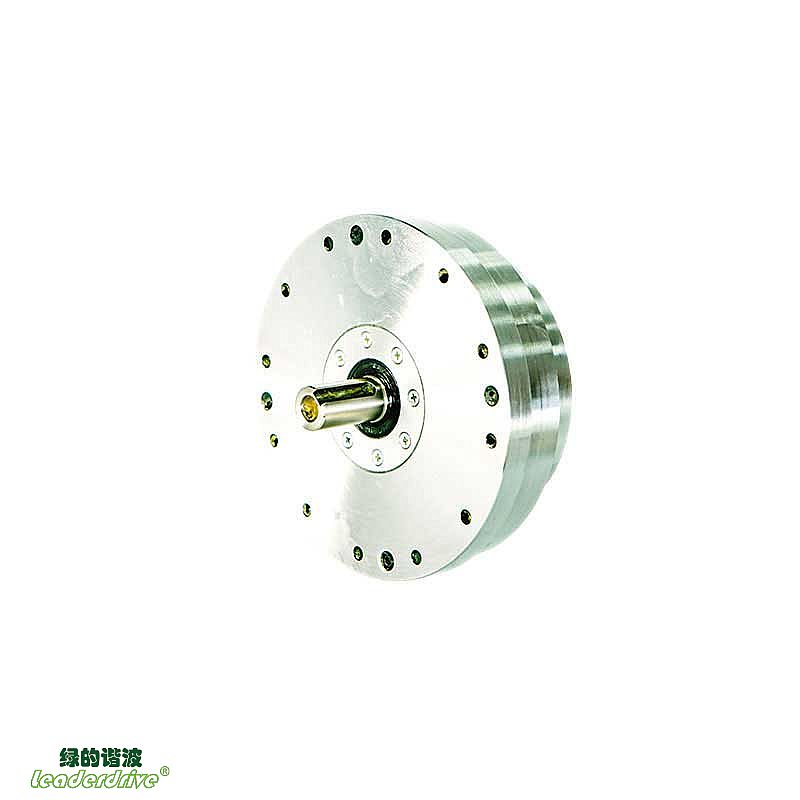

Modelo LHSG-IV: La leva del generador de ondas viene con un eje de entrada y el engranaje de onda de deformación es diseñado con un cojinete de apoyo en el interior y una estructura completamente sellada. Es muy adecuado para ocasiones en las que es necesario instalar engranajes cónicos o transmisiones por correa de distribución en el extremo de entrada.

Si quieres saber más sobre nuestros productos, puedes descargar nuestro Manual de Introducción de Producto y Modelo 3D aquí.

Tabla de parámetros de la serie LHSG-I

Artículo Modelo No	Relación de reducción	Torque nominal a 2000r/min Nm	Torque máximo admisible en el arranque y la parada Nm	Torque medio admisible Nm	Torque Máximo Permitido Mementario Nm	Velocidad máxima de entrada r/min	Velocidad media de entrada permitida r/min	Retroceso Arc sec	Arco de seguridad Kg	Vida útil Hour
14	50 80 100	6.6 9.6 9.6	23 29 34	8.6 13.5 13.5	43 57 66	8000	3500	≤10 ≤10 ≤10	0.38	10000 15000 15000
17	50 80 100 120	19.8 27.5 30 30	42 53 66 66	32 33 49 49	86 108 134 107	7000	3500	≤10 ≤10 ≤10 ≤10	0.56	10000 15000 15000 15000
20	50 80 100 120 160	32 42 50 50 50	69 91 102 108 113	42 58 61 61 61	121 158 182 182 182	6000	3500	≤10 ≤10 ≤10 ≤10 ≤10	0.76	10000 15000 15000 15000 15000
25	50 80 100 120 160	48 78 84 84 84	121 169 194 207 217	68.5 107 133 133 133	230 315 351 376 388	5500	3500	≤10 ≤10 ≤10 ≤10 ≤10	1.24	10000 15000 15000 15000 15000
32	50 80 100 120 160	94 146 169 169 169	267 376 411 436 459	133 206 267 267 267	472 702 800 848 848	4500	3500	≤10 ≤10 ≤10 ≤10 ≤10	2.6	10000 15000 15000 15000 15000
40	50 80 100 120 160	169 255 328 363 363	497 641 702 762 800	242 351 460 557 557	847 1210 1334 1458 1458	4000	3000	≤10 ≤10 ≤10 ≤10 ≤10	5.0	10000 15000 15000 15000 15000
50*	80 100 120 160	459 580 654 654	1163 1211 1334 1458	642 823 1005 1042	2297 2545 2545 3025	3000	2500	≤10 ≤10 ≤10 ≤10	9.5	15000 15000 15000 15000
58*	80 100 120 160	678 860 921 921	1828 1964 2124 2722	951 1309 1470 1494	3026 3927 4113 4236	3000	2200	≤10 ≤10 ≤10 ≤10	13.6	15000 15000 15000 15000

*Consultar a fábrica

Tabla de parámetros de la serie LHSG-II

Artículo Modelo No	Relación de reducción	Torque nominal a 2000r/min Nm	Torque máximo admisible en el arranque y la parada Nm	Torque medio admisible Nm	Torque Máximo Permitido Mementario Nm	Velocidad máxima de entrada r/min	Velocidad media de entrada permitida r/min	Retroceso Arc sec	Arco de seguridad Kg	Vida útil Hour
14	50 80 100	6.6 9.6 9.6	23 29 34	8.6 13.5 13.5	43 57 66	8000	3500	≤20 ≤20 ≤20	0.38	10000 15000 15000
17	50 80 100 120	19.8 27.5 30 30	42 53 66 66	32 33 49 49	86 108 134 107	7000	3500	≤20 ≤20 ≤20 ≤20	0.56	10000 15000 15000 15000
20	50 80 100 120 160	32 42 50 50 50	69 91 102 108 113	42 58 61 61 61	121 158 182 182 182	6000	3500	≤20 ≤20 ≤20 ≤20 ≤20	0.76	10000 15000 15000 15000 15000
25	50 80 100 120 160	48 78 84 84 84	121 169 194 207 217	68.5 107 133 133 133	230 315 351 376 388	5500	3500	≤20 ≤20 ≤20 ≤20 ≤20	1.24	10000 15000 15000 15000 15000
32	50 80 100 120 160	94 146 169 169 169	267 376 411 436 459	133 206 267 267 267	472 702 800 848 848	4500	3500	≤20 ≤20 ≤20 ≤20 ≤20	2.6	10000 15000 15000 15000 15000
40	50 80 100 120 160	169 255 328 363 363	497 641 702 762 800	242 351 460 557 557	847 1210 1334 1458 1458	4000	3000	≤20 ≤20 ≤20 ≤20 ≤20	5.0	10000 15000 15000 15000 15000
50*	80 100 120 160	459 580 654 654	1163 1211 1334 1458	642 823 1005 1042	2297 2545 2545 3025	3000	2500	≤10 ≤10 ≤10 ≤10	9.5	15000 15000 15000 15000
58*	80 100 120 160	678 860 921 921	1828 1964 2124 2722	951 1309 1470 1494	3026 3927 4113 4236	3000	2200	≤10 ≤10 ≤10 ≤10	13.6	15000 15000 15000 15000

*Consultar a fábrica

Tabla de parámetros de la serie LHSG-III

Artículo Modelo No	Relación de reducción	Torque nominal a 2000r/min Nm	Torque máximo admisible en el arranque y la parada Nm	Torque medio admisible Nm	Torque Máximo Permitido Mementario Nm	Velocidad máxima de entrada r/min	Velocidad media de entrada permitida r/min	Retroceso Arc sec	Con máxima tensión N	Arco de seguridad Kg	Vida útil Hour
14	50 80 100	6.6 9.6 9.6	23 29 34	8.6 13.5 13.5	43 57 66	8000	3500	≤20 ≤10 ≤10	≤77	0.72	10000 15000 15000
17	50 80 100 120	19.8 27.5 30 30	42 53 66 66	32 33 49 49	86 108 134 107	7000	3500	≤20 ≤10 ≤10 ≤10	≤92	1.0	10000 15000 15000 15000
20	50 80 100 120 160	32 42 50 50 50	69 91 102 108 113	42 58 61 61 61	121 158 182 182 182	6000	3500	≤20 ≤10 ≤10 ≤10 ≤10	≤136	1.38	10000 15000 15000 15000 15000
25	50 80 100 120 160	48 78 84 84 84	121 169 194 207 217	68.5 107 133 133 133	230 315 351 376 388	5500	3500	≤20 ≤10 ≤10 ≤10 ≤10	≤147	2.15	10000 15000 15000 15000 15000
32	50 80 100 120 160	94 146 169 169 169	267 376 411 436 459	133 206 267 267 267	472 702 800 848 848	4500	3500	≤20 ≤10 ≤10 ≤10 ≤10	≤154	4.3	10000 15000 15000 15000 15000
40	50 80 100 120 160	169 255 328 363 363	497 641 702 762 800	242 351 460 557 557	847 1210 1334 1458 1458	4000	3000	≤10 ≤10 ≤10 ≤10 ≤10	≤294	7.8	10000 15000 15000 15000 15000
50*	80 100 120 160	459 580 654 654	1163 1211 1334 1458	642 823 1005 1042	2297 2545 2545 3025	3000	2500	≤10 ≤10 ≤10 ≤10	≤373	14.5	15000 15000 15000 15000
58*	80 100 120 160	678 860 921 921	1828 1964 2124 2722	951 1309 1470 1494	3026 3927 4113 4236	3000	2200	≤10 ≤10 ≤10 ≤10	≤1300	20.0	15000 15000 15000 15000

*Consultar a fábrica

Tabla de parámetros de la serie LHSG-CL-III

Artículo Modelo No	Relación de reducción	Torque nominal a 2000r/min Nm	Torque máximo admisible en el arranque y la parada Nm	Torque medio admisible Nm	Torque Máximo Permitido Mementario Nm	Velocidad máxima de entrada r/min	Velocidad media de entrada permitida r/min	Retroceso Arc sec	Con máxima tensión N	Arco de seguridad Kg	Vida útil Hour
14	50 80 100	6.6 9.6 9.6	23 29 34	8.6 13.5 13.5	43 57 66	8000	3500	≤10 ≤10 ≤10	≤77	0.56	10000 15000 15000
17	50 80 100 120	19.8 27.5 30 30	42 53 66 66	32 33 49 49	86 108 134 107	7000	3500	≤10 ≤10 ≤10 ≤10	≤92	0.80	10000 15000 15000 15000
20	50 80 100 120 160	32 42 50 50 50	69 91 102 108 113	42 58 61 61 61	121 158 182 182 182	6000	3500	≤10 ≤10 ≤10 ≤10 ≤10	≤136	1.09	10000 15000 15000 15000 15000
25	50 80 100 120 160	48 78 84 84 84	121 169 194 207 217	68.5 107 133 133 133	230 315 351 376 388	5500	3500	≤10 ≤10 ≤10 ≤10 ≤10	≤147	1.70	10000 15000 15000 15000 15000
32	50 80 100 120 160	94 146 169 169 169	267 376 411 436 459	133 206 267 267 267	472 702 800 848 848	4500	3500	≤10 ≤10 ≤10 ≤10 ≤10	≤154	3.5	10000 15000 15000 15000 15000
40	50 80 100 120 160	169 255 328 363 363	497 641 702 762 800	242 351 460 557 557	847 1210 1334 1458 1458	4000	3000	≤10 ≤10 ≤10 ≤10 ≤10	≤294	6.35	10000 15000 15000 15000 15000
50*	80 100 120 160	459 580 654 654	1163 1211 1334 1458	642 823 1005 1042	2297 2545 2545 3025	3000	2500	≤10 ≤10 ≤10 ≤10	≤373	12.0	15000 15000 15000 15000
58*	80 100 120 160	678 860 921 921	1828 1964 2124 2722	951 1309 1470 1494	3026 3927 4113 4236	3000	2200	≤10 ≤10 ≤10 ≤10	≤1300	16.5	15000 15000 15000 15000

*Consultar a fábrica

Tabla de parámetros de la serie LHSG-IV

Artículo Modelo No	Relación de reducción	Torque nominal a 2000r/min Nm	Torque máximo admisible en el arranque y la parada Nm	Torque medio admisible Nm	Torque Máximo Permitido Mementario Nm	Velocidad máxima de entrada r/min	Velocidad media de entrada permitida r/min	Retroceso Arc sec	Con máxima tensión N	Arco de seguridad Kg	Vida útil Hour
14	50 80 100	6.6 9.6 9.6	23 29 34	8.6 13.5 13.5	43 57 66	8000	3500	≤10 ≤10 ≤10	≤26	0.65	10000 15000 15000
17	50 80 100 120	19.8 27.5 30 30	42 53 66 66	32 33 49 49	86 108 134 107	7000	3500	≤10 ≤10 ≤10 ≤10	≤32	0.92	10000 15000 15000 15000
20	50 80 100 120 160	32 42 50 50 50	69 91 102 108 113	42 58 61 61 61	121 158 182 182 182	6000	3500	≤10 ≤10 ≤10 ≤10 ≤10	≤58	1.36	10000 15000 15000 15000 15000
25	50 80 100 120 160	48 78 84 84 84	121 169 194 207 217	68.5 107 133 133 133	230 315 351 376 388	5500	3500	≤10 ≤10 ≤10 ≤10 ≤10	≤71	2.05	10000 15000 15000 15000 15000
32	50 80 100 120 160	94 146 169 169 169	267 376 411 436 459	133 206 267 267 267	472 702 800 848 848	4500	3500	≤10 ≤10 ≤10 ≤10 ≤10	≤114	4.35	10000 15000 15000 15000 15000
40	50 80 100 120 160	169 255 328 363 363	497 641 702 762 800	242 351 460 557 557	847 1210 1334 1458 1458	4000	3000	≤10 ≤10 ≤10 ≤10 ≤10	≤294	7.9	10000 15000 15000 15000 15000
