Reductor armónico de alto torque LCSG

Ref: LCSG

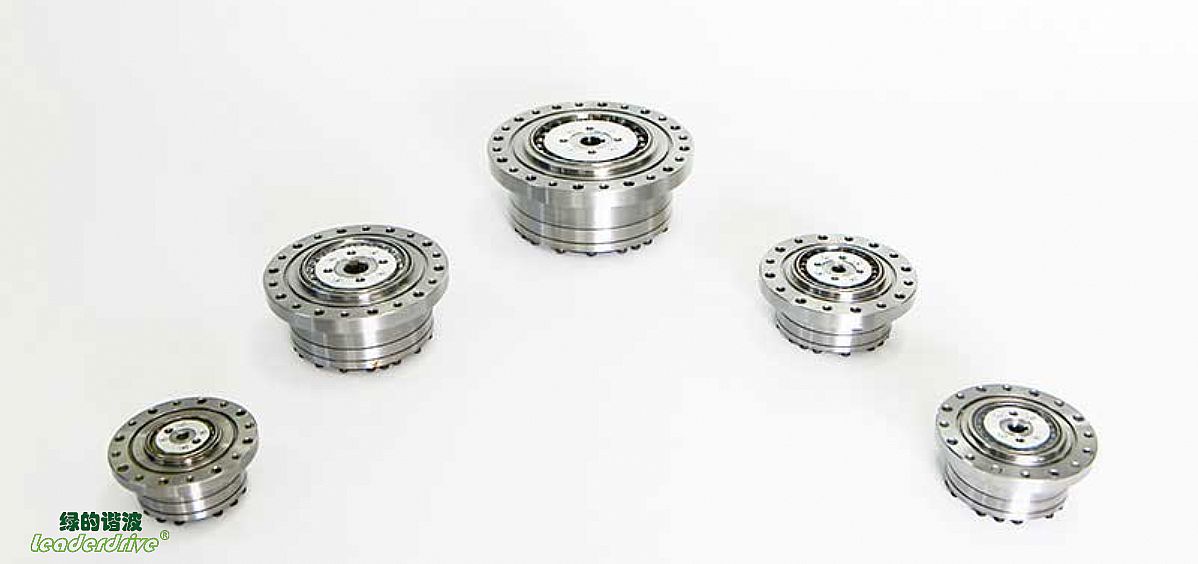

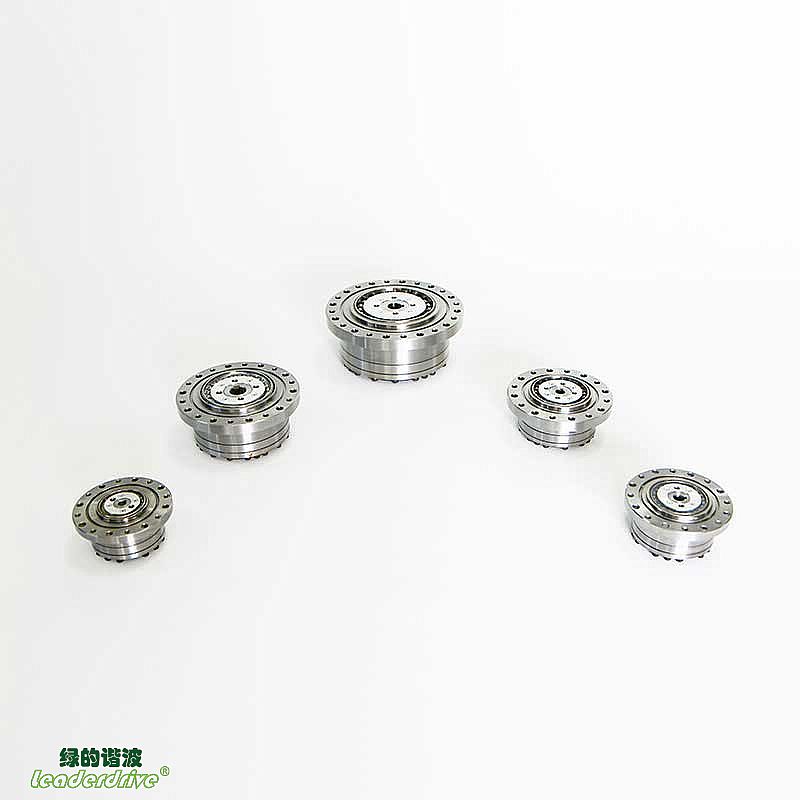

El reductor armónico de copa LCSG de alto torque es la versión de alto torque del modelo estándar LCG. Incluye rodamientos de rodillos de alta rigidez y un diseño general reforzado. La capacidad de par es un 30% mayor que la de la serie LCS.

El reductor armónico de flexspline de alto torque tiene una alta capacidad de par, una estructura simple, alta rigidez, bajo juego y larga vida útil. Al mismo tiempo que soporta un alto torque, puede aumentar la velocidad de operación para ahorrar espacio de instalación y reducir los costos generales.

Leaderdrive se esfuerza por desarrollar continuamente su gama de productos, garantizando que nuestros sistemas de accionamiento armónico de alto torque siempre satisfagan las necesidades de la industria. Agradecemos cualquier consulta sobre nuestra tecnología y soluciones industriales a las partes interesadas.

Contactenos

LCSG High-Torque Cup-Shaped Flexspline Strain Wave Gear - LCSG

Aplicaciones:

El reductor armónico de alto torque en forma de copa LCSG puede ser ampliamente utilizado en robots, robots humanoides, equipos de fabricación de semiconductores, equipos de fabricación de circuitos impresos, máquinas herramienta de metal, equipos fotovoltaicos y otros campos.

Modelos:

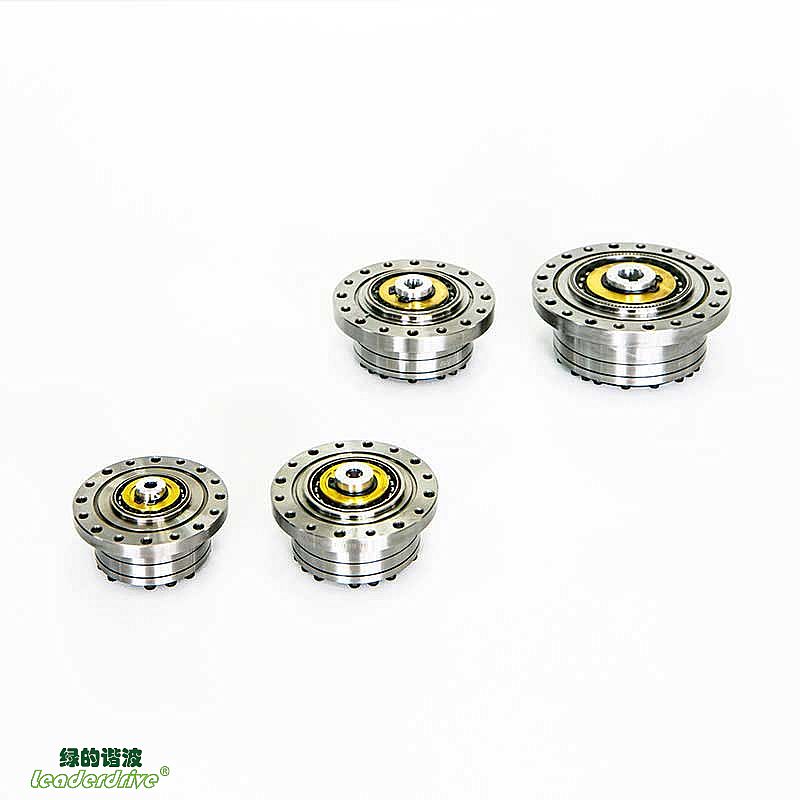

La serie de reductores armónicos flexspline de alto torque se divide en dos modelos según la diferente forma de conexión del extremo de entrada y la leva del wave generator:

LCSG-I: El eje de entrada se acopla directamente con el orificio interior del wave generator y se conecta mediante una chaveta plana.

LCSG-II: El eje de entrada está conectado al agujero interior del wave generator a través de un acoplamiento Oldham."

Si quieres saber más sobre nuestros productos, puedes descargar nuestro Manual de Introducción de Producto y Modelo 3D aquí.

Tabla de parámetros de la serie LCSG-I

Artículo Modelo No	Relación de reducción	Torque nominal a 2000r/min Nm	Torque máximo admisible en el arranque y la parada Nm	Torque medio admisible Nm	Torque Máximo Permitido Mementario Nm	Velocidad máxima de entrada r/min	Velocidad media de entrada permitida r/min	Retroceso Arc sec	Arco de seguridad Kg	Vida útil Hour
14	50 80 100	6.6 9.6 9.6	23 29 34	8.6 13.5 13.5	43 57 66	8000	3500	≤10 ≤10 ≤10	0.51	10000 15000 15000
17	50 80 100 120	19.8 27.5 30 30	42 53 66 66	32.5 33.5 48.5 48.5	86 108 134 107	7000	3500	≤10 ≤10 ≤10 ≤10	0.68	10000 15000 15000 15000
20	50 80 100 120 160	32 42 50 50 50	69 91 102 108 113	42 58 61 61 61	121 158 182 182 182	6000	3500	≤10 ≤10 ≤10 ≤10 ≤10	0.98	10000 15000 15000 15000 15000
25	50 80 100 120 160	48 78 84 84 84	121 169 194 207 217	68.5 107.5 133 133 133	230 315 351 376 388	5500	3500	≤10 ≤10 ≤10 ≤10 ≤10	1.47	10000 15000 15000 15000 15000
32	50 80 100 120 160	94 146 169 169 169	267 376 411 436 459	133 206 267 267 267	472 702 800 848 848	4500	3500	≤10 ≤10 ≤10 ≤10 ≤10	3.19	10000 15000 15000 15000 15000
40	50 80 100 120 160	169 255 328 363 363	497 641 702 762 800	242 351 460 557 557	847 1210 1334 1458 1458	4000	3000	≤10 ≤10 ≤10 ≤10 ≤10	5.0	10000 15000 15000 15000 15000
50	80 100 120 160	459 580 654 654	1163 1121 1334 1458	642 823 1005 1042	229 2545 2545 3025	3000	2500	≤10 ≤10 ≤10 ≤10	9.0	15000 15000 15000 15000
58	80 100 120 160	678 860 921 921	1828 1964 2124 2272	951 1309 1470 1494	3026 3927 4113 4236	3000	2200	≤10 ≤10 ≤10 ≤10	14.8	15000 15000 15000 15000

*Consultar a fábrica

Tabla de parámetros de la serie LCSG-II

Artículo Modelo No	Relación de reducción	Torque nominal a 2000r/min Nm	Torque máximo admisible en el arranque y la parada Nm	Torque medio admisible Nm	Torque Máximo Permitido Mementario Nm	Velocidad máxima de entrada r/min	Velocidad media de entrada permitida r/min	Retroceso Arc sec	Arco de seguridad Kg	Vida útil Hour
14	50 80 100	6.6 9.6 9.6	23 29 34	8.6 13.5 13.5	43 57 66	8000	3500	≤20 ≤20 ≤20	0.52	10000 15000 15000
17	50 80 100 120	19.8 27.5 30 30	42 53 66 66	32.5 33.5 48.5 48.5	86 108 134 107	7000	3500	≤20 ≤20 ≤20 ≤20	0.69	10000 15000 15000 15000
20	50 80 100 120 160	32 42 50 50 50	69 91 102 108 113	42 58 61 61 61	121 158 182 182 182	6000	3500	≤20 ≤20 ≤20 ≤20 ≤20	0.99	10000 15000 15000 15000 15000
25	50 80 100 120 160	48 78 84 84 84	121 169 194 207 217	68.5 107.5 133 133 133	230 315 351 376 388	5500	3500	≤20 ≤20 ≤20 ≤20 ≤20	1.48	10000 15000 15000 15000 15000
32	50 80 100 120 160	94 146 169 169 169	267 376 411 436 459	133 206 267 267 267	472 702 800 848 848	4500	3500	≤20 ≤20 ≤20 ≤20 ≤20	3.2	10000 15000 15000 15000 15000
40	50 80 100 120 160	169 255 328 363 363	497 641 702 762 800	242 351 460 557 557	847 1210 1334 1458 1458	4000	3000	≤20 ≤20 ≤20 ≤20 ≤20	5.0	10000 15000 15000 15000 15000
50*	80 100 120 160	459 580 654 654	1163 1211 1334 1458	642 823 1005 1042	2297 2545 2545 3025	3000	2500	≤20 ≤20 ≤20 ≤20	9.0	15000 15000 15000 15000
58*	80 100 120 160	678 860 921 921	1828 1964 2124 2272	951 1309 1470 1494	3026 3927 4113 4236	3000	2200	≤10 ≤10 ≤10 ≤10	14.8	15000 15000 15000 15000
